PRODUCTS非接觸式IC讀卡器
BY-171/17U讀寫卡器
產品介紹
一、產品介紹
BY-171/17U讀寫卡器是一款可以讀寫Mifare One 卡的讀寫設備，這款讀寫卡器有兩種操作模式主動上傳模式和被動上傳模式，讀卡器上電時工作在那個模式可以通過配置軟件設置，如果讀卡器上電時的默認模式為主動上傳模式這時當有人刷卡,讀卡器主動上傳卡號，當計算機發送檢測卡命令后,讀卡器就轉入被動上傳模式。讀卡器工作在被動上傳模式時,讀卡器不再主動上傳卡號,只有計算機發送檢測卡命令時讀卡器才返回是否有卡的命令。如果讀卡器上電時的狀態為主動上傳模式,由于發送檢測卡命令使讀卡器進入被動上傳模式,讀卡器斷電重新上電可以使恢復到主動上傳卡號的狀態。
二、基本參數
工作電壓: 5V DC
工作電流: < 100 mA
通訊接口: 171為RS232接口 TTL電平，17U為USB接口
@115200 BPS N,8,1(無效驗，8位數據位，1位停止位，標準波特率為115200，通過我們提供的配置波特率軟件可以把讀卡器的波特率設置為其它的波特率)
適用卡型: Mifare One
數據通訊: 106 K BPS
射頻頻率: 13.56 MHz
操作距離: < 100 mm
工作溫度: -20℃ --- +65℃
存儲溫度: -40℃ --- +85℃
三、工作過程描述
主動上傳卡號狀態：主動上傳卡號狀態可以通過配置軟件設置讀卡器是否300毫秒自動關卡。如果設置讀卡器300毫秒自動關卡，有人刷卡時讀卡器會主動把刷卡的卡號上傳給主機，讀卡器在上傳刷卡卡號后必須在300毫秒內接收到讀卡命令、寫卡命令或加減值命令中的任意一個命令，如果讀卡器在300毫秒內沒有接收到上述命令中的其中之一命令，讀卡器將自動關閉卡片，并進行下一輪的卡片檢測。如果300毫秒內收到上述命令中的其中之一命令，讀卡器將按照接收的命令進行處理，命令可以連續發送但兩條命令之間不超過300毫秒，超出300毫秒讀卡器將會自動關閉卡片并進行下一輪的卡片檢測。讀卡器關閉卡片后再接收到的對卡的操作命令執行都會失敗。
被動上傳卡號狀態：計算機發送檢測卡片命令讀卡器返回是否有卡，當讀卡器返回刷卡卡號后主機就可以發送讀寫卡命令對卡片進行操作
四、接口說明
171接口說明：
該讀寫器的引出線分兩部分，USB接口可以連接在計算機的USB口上用于給讀卡器供電，另一個接頭為RS232接口接計算機的串口用于傳送數據。
17U接口說明：
該讀寫器的引出線為USB接口，由USB口給讀寫器供電和傳送數據，讀寫器在接到計算機上后，計算機會提示找到USB設備，請從資料目錄中的DRIVER中安裝些設備，并在計算機內模擬一個串口，用戶程序就是通過這個模擬串口與讀寫器通訊。

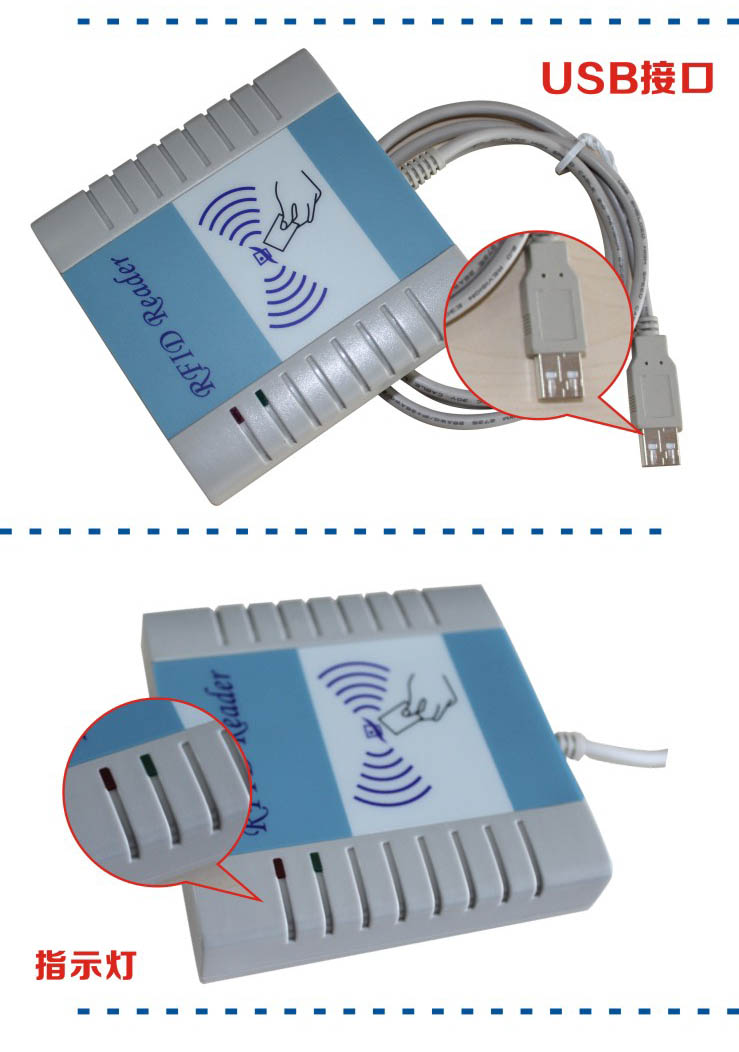

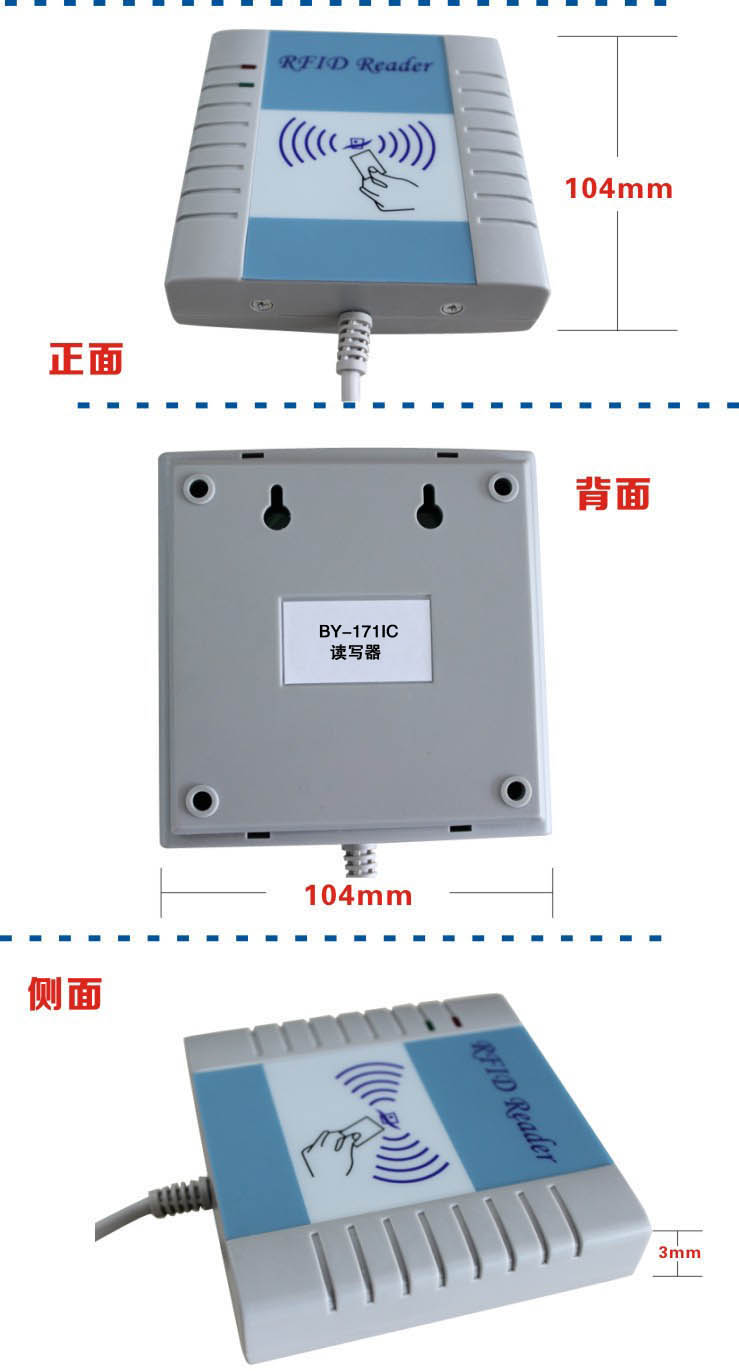

五、實物拍攝
